Odlomljen chip na grafi

Poz uzeo sam pod pokvarenu grafu na PiK-u koja sam konstatovo da ima odvaljen chip na doljoj strani grafe Asus HD5870 1gb, e sad je pitanje gdje toga ima uzeti pa da se to zalemi jer grafu windows prepozna al kod instalacije drivera zablokira.

Evo slika a chip je PJ9N6
SX34



Izmjeris otpor na susjednom istom chipu i nadjes odgovarajuci rezistor (otpornik) sa istim otporom, ne mora biti istog oblika samo da je otpor isti. Onda taj chip zalemis na mjesto gdje je bio ovaj tj jednu po jednu nozicu na mjesta gdje su bili lemovi.

Taj fix kod elektronicara te ne bi kostao ni 15KM i 5 minuta posla.



Kako to misliš, one otpornike sa bojama na sebi (crna,zelena,plava,crvena) ili nešto drugo?

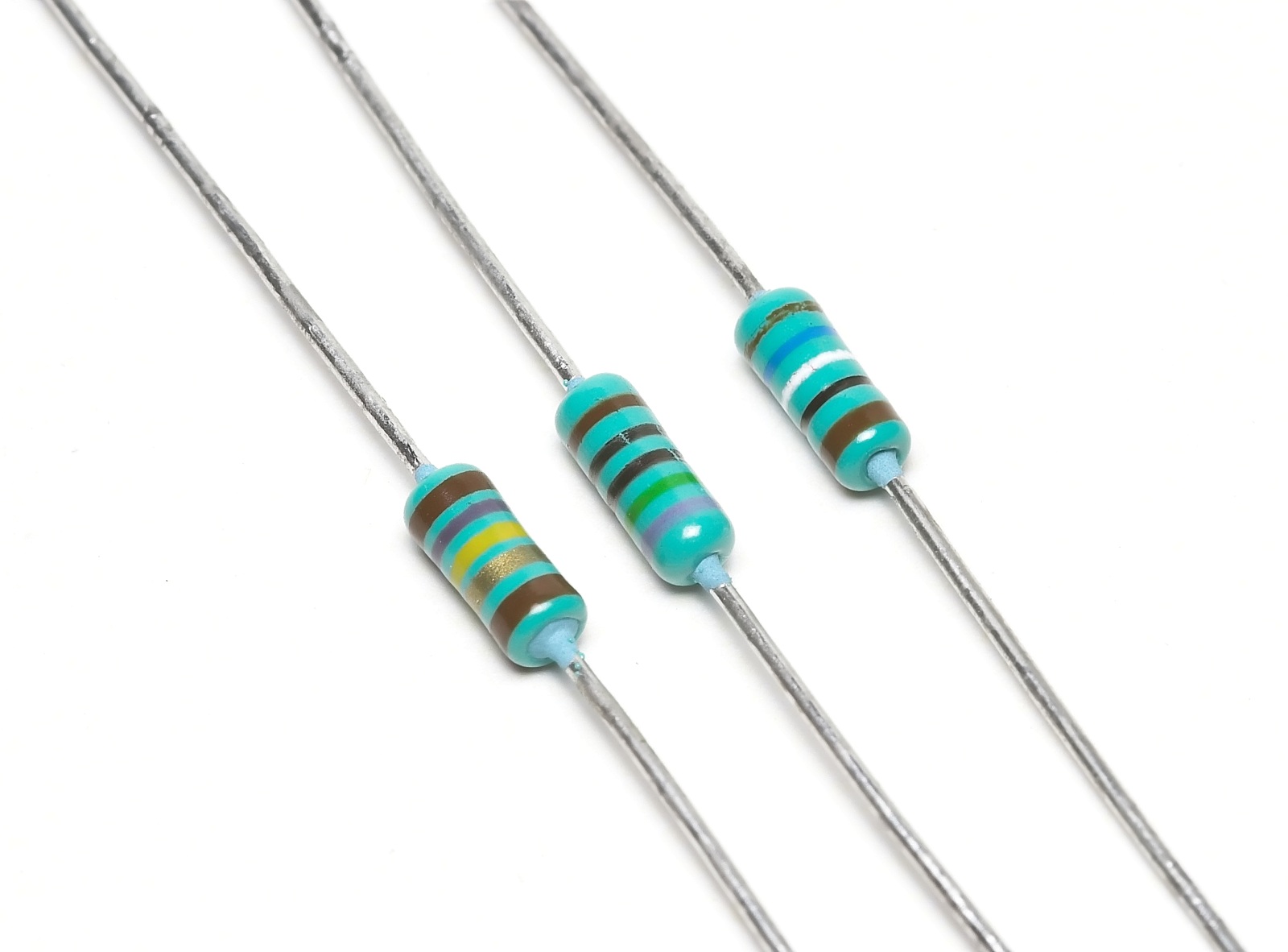

Taj chip sto tebi fali je otpornik nije nikakav IC tj integralno kolo tako da se moze zamjeniti sa bilo kakvim otpornikom koji ima istu impedanciju tj otpor, moze biti i ovakakv kao na slici samo da je ista vrijednost u Ohm.

Spoiler



Ok hvala puno, javim kako je prošlo



Mada ne vidim dobro na slici mozda je i Voltage supressor a ne resistor, opet ne bi trebalo biti tesko naci zamjenski dio kod servisera.



Čisto sumnjam da će to rješiti problem,to igra neku minornu ulogu regulacije napona.
Tu je problem sa grafičkim čipom kao i kod većine grafički,treba uraditi reflow.



cisto sumnjam da ce i reflow rijesiti ista, jer ocito da je ovo otpalo kad je neko peko u rerni



Ja sam nju fleshovo sa atiflashom (prije nego što sam ovo primjetio) iz dos-a pomoću druge grafe primarne adapter 0 sa par različitih biosa i svaki se vidi u windowsu preko aide64 samo kad stavim da instalira drivere onda sistem windows zablokira



A šta i što si flash-ovao?



Pa flashovo sam ovu Asus HD5870 V2 sa biosom MSI Lightning 5870 mislio sam da je bios corupt, jer kad je ubaciš i PCI-E i upališ komp onda je njen ventilator na 100% non-stop, mislio sam da je do biosa sve dok nisam vidio ovaj detalj.



Ok, valjda si provjerio prethodno jesu li identični memorijski čipovi na oba modela. U svakom slucaju savjetujem da nađeš identičan resistor (tu oko vrm dijela su visoke temperature) i vratiš stari bios.



Dobro poznato mi je to, kad sam jednu drugu fleshovo od Powercolor PCS+ sa Powercolor Devil onda je ni (atiflash -ai) nije vidio grafu u PCI-E slotu jer PCS+ je koistio Elipda a Devil Hynix memoriju.



Chip stavio drugi eletroničar za min nije ništa koštalo al problem ostao isti.



Vrati originalni BIOS, ne mozes staviti BIOS sa MSI Lightning karte na Asus jer ne koriste ni priblizno slican PCB. Ako si ikada vidio Lightning HD5870 sve bi ti se samo kazalo. BIOS sa karte drugog proizvodjaca npr Gigabyte itd mozes da stavis na kartu npr Asus samo ako koriste isti PCB i iste memorijske chipove.



Ispadne mi graficka danas i otpadne mi ovo (magic r19) cime bih mogao ovo opet da pricvrstim/zalijepim?



Ako radi bez toga nemoj ni lijepiti. Ako dobro vidim to je samo plasticna izolacija na zavojnici? Moglo bi mozda super ljepilom baciti kap na sredinu da ne dira provodnike...
Bitno je da nisu pukli spojevi, ne znam sta je s donje strane tog dijela sto je otpao, ima li bakra?



Mislim da samo termo-stabilno i neprovodljivo ljepilo dolazi u obzir. Btw, ovo nije plastika, ja mislim da je u pitanju neki feritni ili keramički materijal.



Keramika je, a sa donje strane nema nista. Ne smijem je upaliti da probam. [GRINNING FACE WITH SMILING EYES]



Ništa to je samo hlađenje za zavojnicu.Radiće grafika bez problema smo što se te zavojnice mnogo griju, tako da će bez te kapice vjerovatno pregorit kad tad.Nađi način da je nekako zalijepiš.
