Discussion in 'Generalna diskusija' started by black, Aug 11, 2015.

  1. black

    black Komšija

    Re: DIY: Meteo stanica

    Sve sam to probao ali bez uspjeha , izbaci mi nesto necitljivo kad se upali ali to je to. Probao svaki moguci baud rate.

  2. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    A sto se tice ESP - Arduino trenutno je Arduino zgodniji za koristenje - na trzistu je 8-10 godina ESP jedva godinu a sa Arduino IDE tek od aprila,
    Moja ideja je najmanje 10tak ESP po kuci sa senzorima i aktuatorima a komuniciraju sa Pi-jem kao centralnim serverom. Sada jos pokusavam da nadjem pravu hardversku konfiguraciju za Nod. Trenutno radim na v5 sa ESP-12/12E/7 i na v6 sa ESP-201. Ako se ESP-201 pokaze ok verovatno cu to usvojiti kao moj standard. Cena nije mnogo veca nego 12/12E ima antenu i mnogo manje lemljenja :).

  3. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    To necitljivo znaci da komunicira ali nije uskladjen. To je normalno nemoj da se obeshrabris. Ako stignem da aktiviram ESP-201 javicu ti kako sam uspeo

  4. black

    black Komšija

    Re: DIY: Meteo stanica


    Ovo ce te sigurno zanimati , mislim da he ekstra odradjeno.

    Last edited by a moderator: Aug 2, 2017
  5. selvin

    selvin Moderator

    Re: DIY: Meteo stanica

    Malo je offtopic, ali na syncfusion izasla succinctly "knjiga" za Arduino sa primjerima i dosta drugih korisnih stvari, pa sam se sjetio ove teme :D
    http://files2.syncfusion.com/Downloads/ ... inctly.pdf

    Ko nije upoznat, imate ovdje (http://www.syncfusion.com/resources/techportal/ebooks) dosta free knjiga koje ukratko opisuju neku materiju. Ne ide se nista "u dubinu", bas je succinctly kao sto pise :D Tj. konkretno se opisu najvaznije stvari sa primjerima i to vecinom s cca. 100 strana.

  6. black

    black Komšija

    Re: DIY: Meteo stanica

    Hvala selvin , evo skinuo sam pa listam malo da nadjem inspiracije za nesto novo.

    Ukratko zavrsio kod za svoju stanicu. Koristim Ethernet Shield i Arduino Uno.
    Evo link trenutno samo podatci iz sobe dok ne postavim vani http://analog.io/sFV

    Moram sinhronizirati nova polja koja sam ubacio ali ne znam kako pa sam poslao poruku podrsci.

  7. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    Pogledao sam dobro izgleda. Upravo lemuckam ESP-201. Sutra kad proverim sve lemove probacu ga.

  8. black

    black Komšija

    Re: DIY: Meteo stanica

    Ja sam svoj mislio malo u rernu ubaciti da sredim hladne lemove

  9. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    Ne dizi ruke od ESP-a Kad radi radi super.

  10. black

    black Komšija

    Re: DIY: Meteo stanica

    Imam i problem sto sam prodao svoj dobri router prijatelju a ovaj sadaljsnji svako malo ima problema na wifi interfejsu.
    Moram nabaviti 3.3 FTDI i logic level converter ako budem sa arduinom kombinovao. Problem kod mene je sto koristim dva I2C senzora a ESP ne podrzava izgleda I2C.

  11. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    Nadam se da si ovo primenio. A mislim da podrzava 12c
    One quirk with the ESP-201 is that is IO15 has to be grounded for the device to function. To flash the device IO00 has to be grounded.

    The ESP8266 can boot in 3 modes: GPIO15=1 => SDCard startup GPIO15=0 + GPIO2=1 + GPIO0=0 => UART download GPIO15=0 + GPIO2=1 + GPIO0=1 => Flash startup

    To use the ESP8266 with Arduino you always need to pull GPIO15 low and GPIO2 high. This can be done using for example a 1kOhm resistor to ground (low) or 3.3 volt (high).

    To program the ESP8266: - Remove power to the ESP8266 board - Pull GPIO0 low - Apply power to the ESP8266 board - Click program and wait for the "upload finished" message - Remove power - Pull GPIO0 high - Apply power

    A way to switch between the progam an run mode is to connect a push button between GPIO0 and ground and a 1kOhm resistor between GPIO0 and 3.3v. That way GPIO0 is high while the button is NOT pressed and low when the button is pressed.

  12. zhady100

    zhady100 Aktivista

    Re: DIY: Meteo stanica

    Pratim

  13. black

    black Komšija

  14. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    Apropo [email protected]
    I2C (Wire library)

    Wire library currently supports master mode up to approximately 450KHz. Before using I2C, pins for SDA and SCL need to be set by calling Wire.begin(int sda, int scl), i.e. Wire.begin(0, 2) on ESP-01, else they default to pins 4(SDA) and 5(SCL).

  15. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    IT'S ALIVE
    ESP-201 proradio iz prve
    Setup je sledeci:
    GPIO15- otpornik 4.7k na GND
    GPIO 0 - otpornik 10k na VCC
    REST - otpornik 10k na VCC
    CH-PD - otpornik 10k na VCC
    Kondenzator 100nf izmedju VCC i GND izmedju pinova na modulu
    Kondenzator 100nf izmedju REST i GND
    Kondenzator elektrolit 470mf izmedju GND i VCC ali kod izvora napajanja
    Jos nisam probao da ga programiram - sutra

  16. black

    black Komšija

    Re: DIY: Meteo stanica

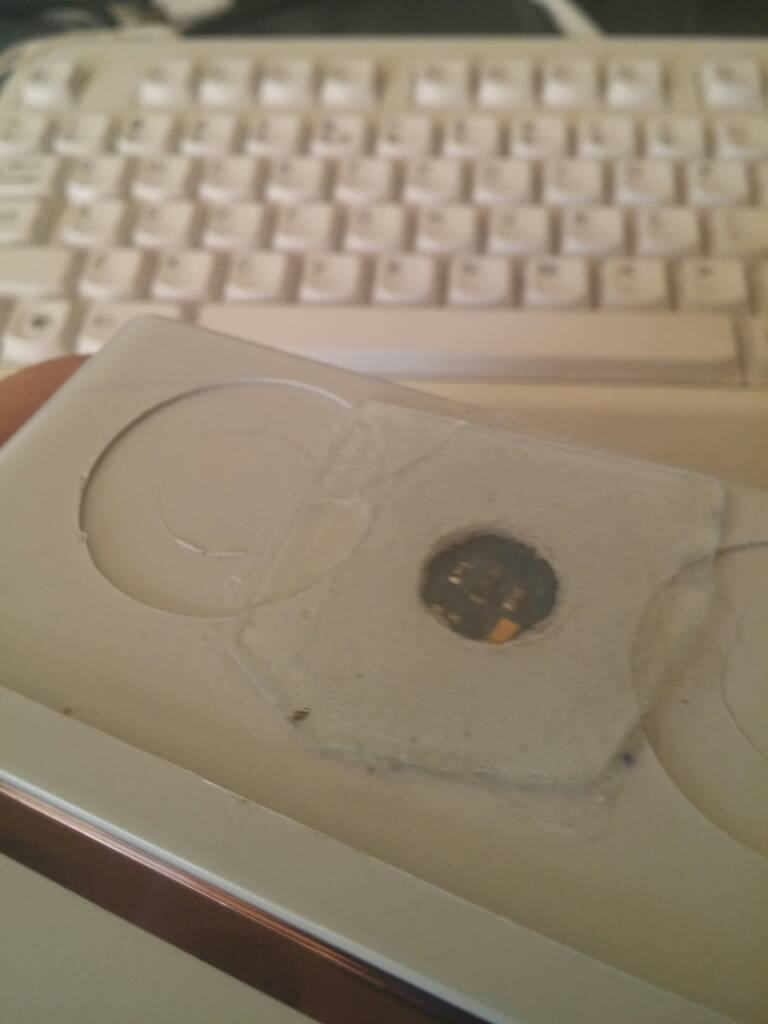

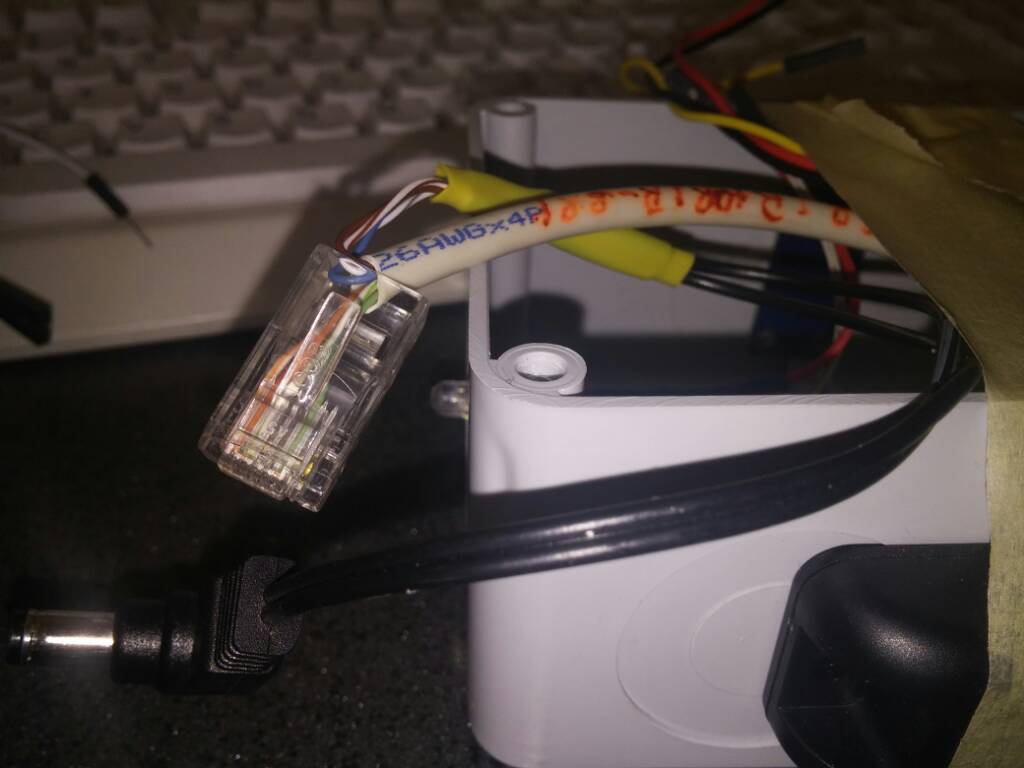

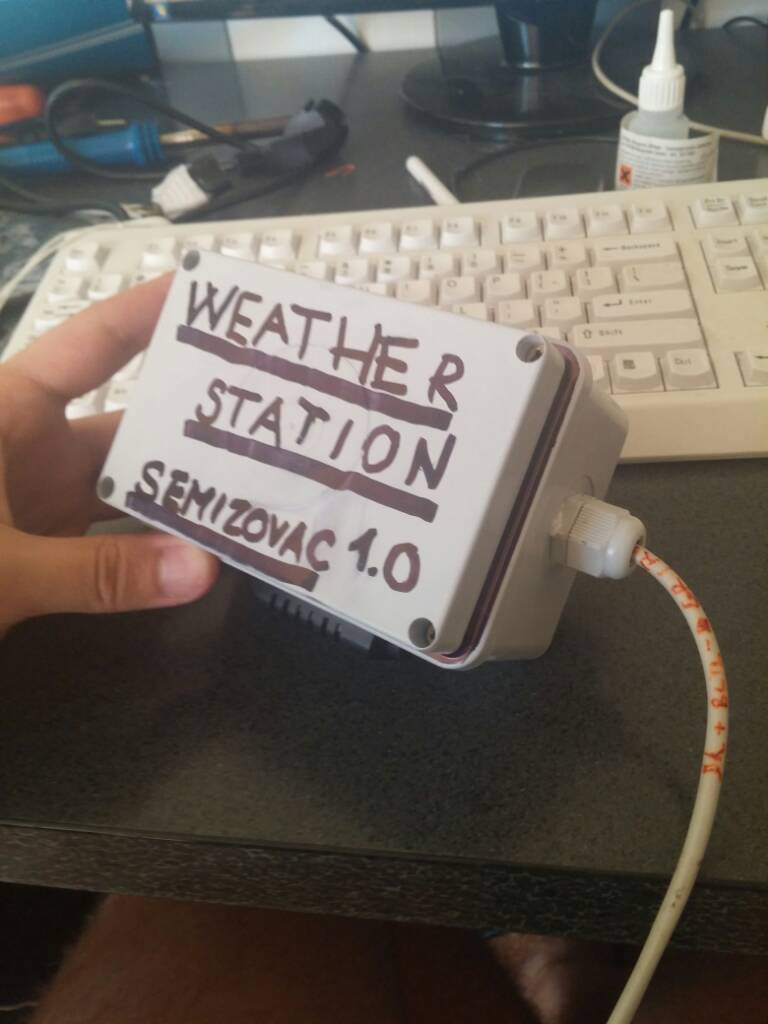

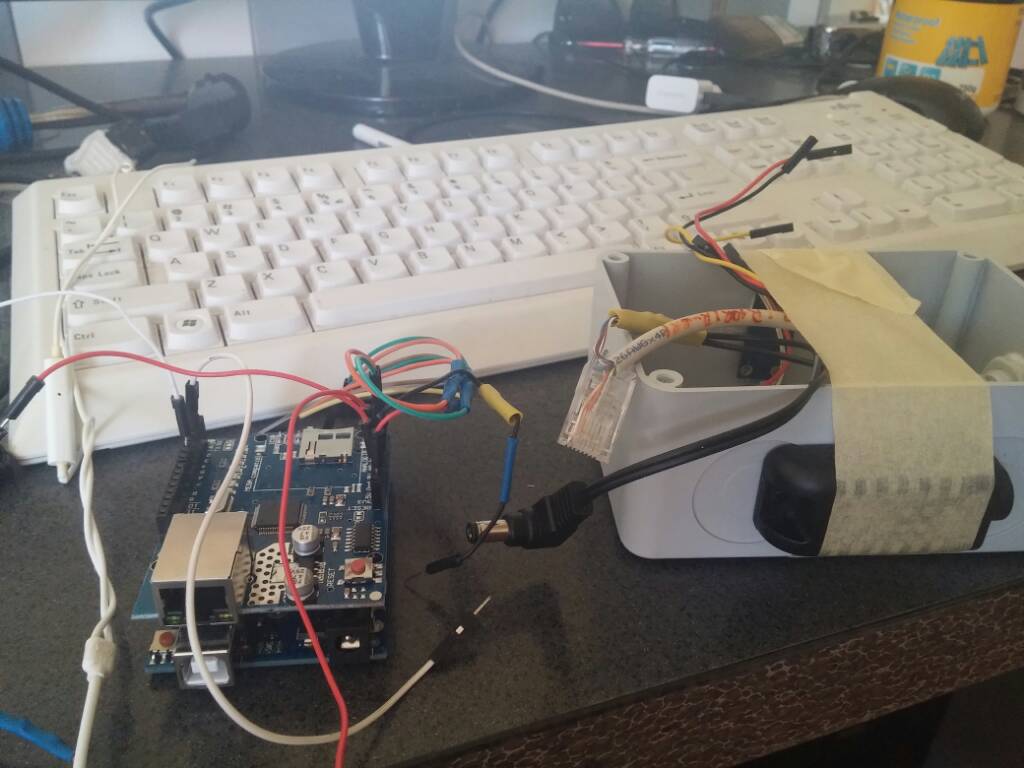

    Evo ja sam zavrsio sve i montirano je. Podatci se biljeze na http://data.sparkfun.com/semizovac a grafikoni se iscrtavaju na http://analog.io/sFV

    Za ESP-201 cu naci neku drugu primjenu , imam vec nekih ideja. Ovaj kondezator na REST je poslije otpornika?
    Slab sam sto se tice elektronike.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

  17. radozw

    radozw Novi član

    Re: DIY: Meteo stanica

    Od pina Rest kondenzatorn ide na gnd a isto od pina otpornik ide na vcc

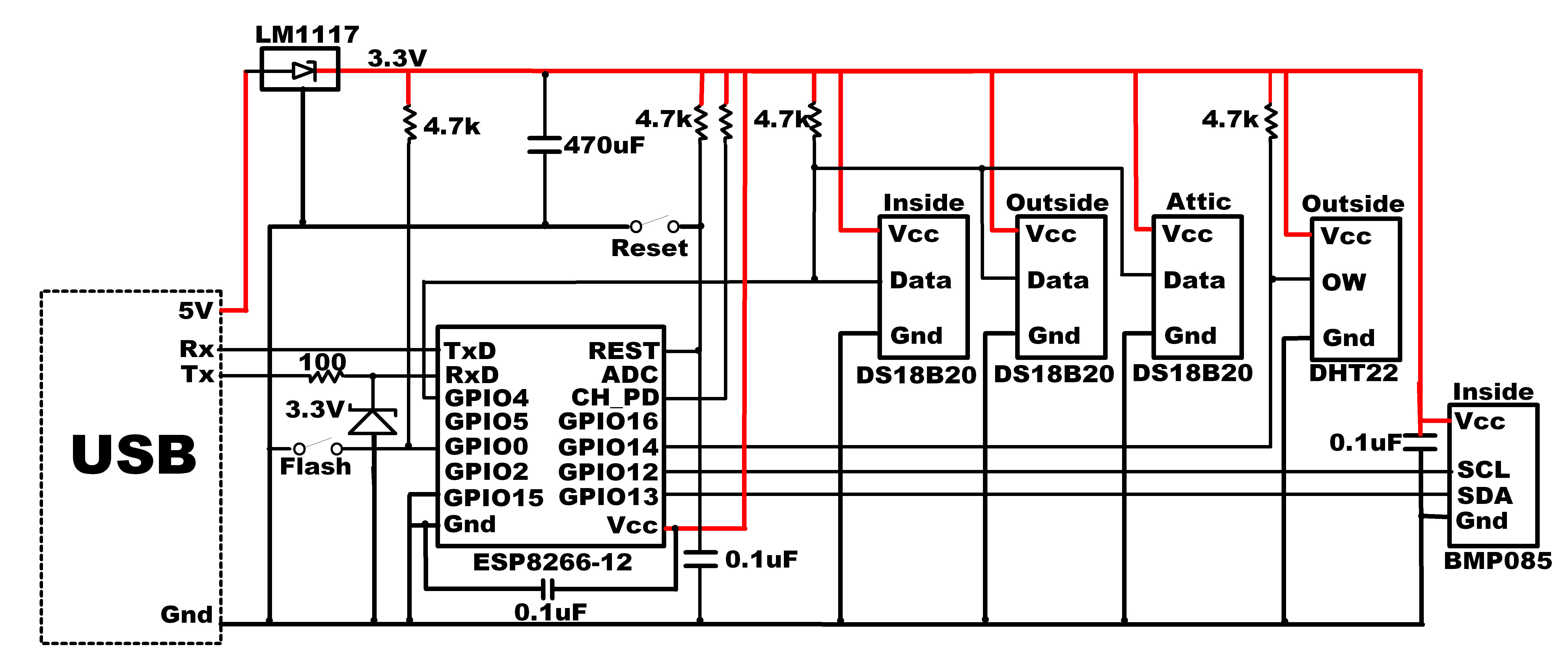

    Ovo ti generalna shema ali modifikovane vrednosti prema opisu u predhodnom postu
    Razlika je umesto nekih otpornika od 4.7 k ja stavljam 10K a GPIO15 spajam preko otpornika 4.7k za gnd a ne direktno
    [​IMG]

  18. black

    black Komšija

    Re: DIY: Meteo stanica

    Stigao je FTDI adapter i sad sam uspio da uploadam Arduino sketch na ESP201.
    Uz adapter je stigao i relay pa cu nesto kombinovati.

  19. black

    black Komšija

    Re: DIY: Meteo stanica

    Stanica je jos ziva :D
    Prije skoro godinu dana prebacio sam stanicu na ESP8266 i od tada radi kao sat.
    Evo podaci od jutros
    [​IMG]

  20. black

    black Komšija

    Preimenovao sam temu , nadam se da admini nisu protiv :)

    U ovaj thread mozemo postavljati slike gotovih projekata ali i raja moze postavljati pitanja npr. neko ima ideju ali ne zna kako bi realizirao.

    Sent from my Redmi Note 3 using Tapatalk
